彈簧管式壓力表計量檢測的問題及對策探討簡
彈簧管式壓力表是測量壓力的常用設備，在實際生產中具有較高應用價值。但該表受安裝、操作以及環境等因素影 響，容易出現故障，導致壓力表指示不準確。文章在簡單闡述彈簧式壓力表工作原理的基礎上，分析壓力表常見計量檢測問 題，并提出相關的解決對策，以供參考。
彈簧式壓力表由彈簧管、齒輪、曲柄滑塊、指針、刻度盤 等構成，常被用于測量液體、氣體壓力，因此，保證彈簧管壓 力表正常工作，指針指示準確，具有重要的現實意義。
1.彈簧管式壓力表及計量檢測問題
1.1彈簧式壓力表工作原理

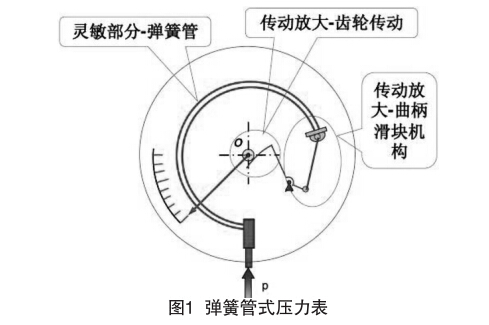

彈簧管式壓力表的構成如圖1所示，該壓力表的工作原 理為：儀表中的彈簧管靈敏度較高，在壓力作用下管末端發 生位移，該位移通過曲柄滑塊被轉化為曲柄的轉角。同時， 內部的齒輪機構放大曲柄轉角，帶動指針偏轉，指示壓力數 值，人們觀察指針指示的數據便可得知壓力值。
1.2彈簧管式壓力表計量檢測問題
彈簧管式壓力表長時間使用，并受所處環境以及操作不 規范等因素影響，容易出現一些計量檢測問題，導致指針偏 轉不正確。研宄發現，該表常見計量檢測問題主要體現在幾 個方面。
(1)壓力表無指示。使用彈簧管式壓力表測量作業時 指針不偏轉或稍微擺動后指示歸零，無法開展正常的檢測作 業。研宄發現，引起該種情況的原因有：彈簧管式壓力表所 處環境粉塵較多，且未采取可靠的防塵措施，導致大量灰塵 聚集在彈簧管中，管道被阻塞，導致壓力表不能正常工作。 彈簧管式壓力表使用時間長久，內部齒輪嚴重磨損，嚙合程 度差，即便有壓力存在，也不能正常顯示。內部存在大量粉塵，齒輪轉動時的阻力增大，指針擺動后不能正常運動，指 向零刻度。（2)指針遲鈍或大幅度跳動。彈簧管式壓力表出 現指針遲鈍或大幅度跳動原因有：壓力表中傳動元件受油 污或粉塵影響，無法正常轉動，出現指向遲緩現象。另外，與 指針相連的夾板或指針自身受損彎曲，也會引起指針轉動遲 緩。壓力表中連桿和自由端連接不牢固，引起指針不規則跳 動。被檢測介質自身壓力出現一定波動，單位時間內的流量 不穩定，導致指針頻繁跳動。（3)檢測后指針不歸零。檢測 工作完成后，指針仍指向某刻度不回歸至零度，引發原因有： 檢測前未對壓力表進行調零，結果檢測完成后指針只是回到 原來位置，并不指向零刻度。游絲轉矩較標準值低，有壓力 時能夠正常轉動，當檢測完成后轉矩力度不夠，無法回到初 始位置。壓力表內部結構變形，導致傳動齒輪之間的摩擦力 增大，檢測完成后壓力消失，齒輪回轉動力不足，導致指針 無法指向零刻度。
2.彈簧管式壓力表檢測問題解決對策
為防止彈簧管式壓力表出現故障，不能正常檢測介質壓 力，應用單位應提高認識，積極采取有效對策，預防常見問 題的發生，保證壓力表正常、穩定工作。
2.1認真落實壓力表維護工作
做好彈簧管式壓力表日常維護工作，不僅能及時發現與 處理異常，保證其正常工作，而且可延長其使用壽命，因此， 要求應用單位將壓力表的維護工作作為工作重點加以落實， 具體應注重以下內容的落實。
首先，完善日常維護工作制度。為保證及時發現與解決 彈簧管式壓力表出現的異常，要求應用單位制定明確、完善 的壓力表維護工作制度，確保維護工作全面進行，不放過任 何可能影響壓力表正常工作的因素。一方面，要求維護人員 明確壓力表維護工作內容，詳細掌握壓力表所處位置及環境 情況，發現異常嚴格按照規范要求拆卸、安裝。安裝完成后 還應進行校準。另一方面，及時優化維護工作制度內容，剔除太過寬泛的內容，盡量細化制度內容，給維護工作的開展提 供依據。其次，做好日常維護工作監督。為保證彈簧管式壓 力表維護工作的認真落實，應用單位應做好維護工作監督， 派相關人員認真檢查維護工作質量，以及維護工作內容，防 止維護人員遺漏維護內容，或不能及時發現潛在的問題。最 后，提高維護工作專業水平。彈簧管式壓力表應用單位應積 極采取措施，不斷提高維護人員專業水平及不良問題的識別 能力，及時采取措施加以處理。一方面，定期開展彈簧管式 壓力表維護技能培訓活動。應用單位邀請經驗豐富的技術 人員，為廣大維護人員講解維護壓力表時應注意的問題，使 其能夠準確判斷壓力表可能存在的異常，防止壓力表故障的 進一步蔓延。另一方面，開展彈簧管式壓力表維護工作大練 兵活動。為提高維護人員動手實踐能力，進一步提升專業技 能水平，應用單位應定期開展維護工作大練兵活動，為維護 人員準備相關型號的彈簧管式壓力表，要求維護人員模擬維 護工作進行檢查、拆卸、安裝等訓練。同時，要求維護人員相 互討論、學習他人長處。
2.2研究常見問題解決對策
彈簧管式壓力表常見故障，給其正常運行造成的影響 不容小視，如不能及時發現與處理甚至?xí)l(fā)安全事故，因 此，應用單位應針對壓力表出現的常見問題，分析發生原因， 采取針對性對策加以處理。
(1)指針無指示的解決對策。為保證壓力表指針的正 常指示，技術人員應結合壓力表所處的環境，定期對壓力表 的健康情況進行檢查，使用專業儀器清理壓力表內部污垢， 確保彈簧管處于通暢狀態。同時，注重檢查壓力表內部元件 磨損情況，如發現相關元件嚴重磨損應及時上報，更換新的 壓力表。另外，注重調整扇形齒輪，確保齒輪嚙合良好，摩擦 力大小適中。（2)指針遲鈍或大幅跳動的解決對策。技術人 員應檢查壓力表齒輪、傳動件等是否存在污垢、粉塵等，如 存在及時進行清理。同時，為減小摩擦力，可使用鐘表油適 當潤滑。注重調節連接桿與自由段的連接，確保其能正常、 靈活運作，尤其連接兩者的螺絲松緊力度得當，不能過緊影 響指針的正常轉動。另外，發現指針或夾板彎曲時應使用工具進行校正，保證夾板與指針軸平直。針對介質壓力變化引 起的壓力表指針表跳動，可將閥門開關調小，降低壓力波動 給壓力表造成的不良影響。（3)指針不歸零的解決對策。為 保證檢測完成后壓力表指針正常歸零，可采取的解決措施 有：適當調整傳動齒輪，確保齒輪間隙合理，防止齒輪間的 摩擦力過大，保證檢測結束后指針能夠正常歸零。同時，注 重調節游絲轉矩，確保力度得當，無壓力時指針能夠正常歸 零。另外，使用彈簧管式壓力表時養成良好習慣，每次使用前 應檢查指針是否正常，是否指示零刻度，未指向零刻度時應 及時調整。
3.結語
為保證彈簧管式壓力表正常工作，應用單位使用壓力表 時應明確其工作原理，做好常見問題的研究，積極采取相關 對策加以處理，避免不良問題的發生，為壓力表正常、穩定 工作做好鋪墊，本研究得出以下結論。
（1）彈簧管式壓力表結構并不復雜，工作原理簡單，使 用中受多種因素影響容易出現指針不能正常指示的情況，包 括指針無指示、指針遲鈍或大幅度跳動以及檢測后指針不歸 零，給檢測工作帶來較大不良影響。
（2）為保證彈簧管式壓力表正常工作，一方面，要求應 用單位積極完善壓力表日常維護工作制度，督促維護人員認 真落實維護工作，及時發現與處理壓力表存在的異常。另一 方面，認真分析壓力表常見問題發生原因，總結常見問題的 解決對策，不斷提高壓力表故障排除效率，降低其給正常檢 測活動造成的不良影響。
