一般壓力表檢定中標準器精密壓力表的選擇
在一般壓力表的檢定中，標準器選擇的準確與否關系著檢定質量，直接決定檢定結果的可靠程度。本文針對檢定中標 準器選擇方面存在的常見問題，從一般壓力表的檢定規程、力學計量資料和經濟因素三個方面，對標準器選擇的原則進行了 探討，并在深入分析一般壓力表與精密壓力表最大允許誤差的基礎上，對不同準確度等級、不同量程的一般壓力表進行檢定 時的標準器精密壓力表選擇進行了研究分析，提出了標準器精密壓力表選擇的具體依據和方法，保障了檢定的科學性和準確 性.
1.檢定規程對標準器精密壓力表選取的基本要求
根據國家計量檢定規程JJG 52—2013《彈性元件式一般 壓力表、壓力真空表和真空表》，在一般壓力表的檢定中， 與標準器精密壓力表的選取有關的規定主要有以下兩個方 面：

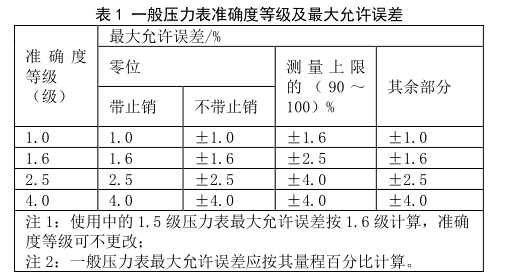

(1)一般壓力表的準確度等級及最大允許誤差應符合 表1規定，這是對一般壓力表進行檢定的基本要求。
(2)因?yàn)闃?biāo)準器同樣有誤差，為達到準確檢定的目的， 要求標準器要具有更高的準確度。檢定規程JJG 52—2013 規定，標準器的最大允許誤差絕對值應不大于被檢壓力表最 大允許誤差絕對值的1/4。
由表1可以看出，除了準確度等級的不同，一般壓力表 區別于精密壓力表的一個重要特點是測量上限的(90~100)% 的最大允許誤差與“其余部分”不同，在選擇標準器精密壓 力表時應予以注意。以準確度等級為1. 0的一般壓力表為例， 按照測量上限的(90~100)%最大允許誤差±1. 6%的1/4計算， 標準器精密壓力表的最大允許誤差應不大于±0. 4%，即準確 度等級應不低于0. 4級；按照其它部分最大允許誤差± 1. 0% 的1/4計算，標準器精密壓力表的最大允許誤差應不大于土 0.25%，即準確度等級應不低于0.25級；綜合考慮，準確度 等級為1. 0的一般壓力表檢定的標準器精密壓力表準確度等 級范圍應為不低于0.25級。
2.標準器精密壓力表選取的其它影響因素
除了遵循檢定規程的有關硬性規定外，標準器精密壓力 表的選取還應考慮其它方面因素的影響。
2.1力學計量資料對壓力表選型的規定 由于壓力表彈性敏感原件的特性，在彈性限度的范圍內， 其彈性形變與壓力變化成線性關系。若長時間受到較大作用 力，其幾何形狀與尺寸會發生變化，當壓力取消后，不能恢 復到初始的形狀和尺寸，其彈性形變不再與壓力變化成線性 關系。因此，一般不允許壓力表長時間工作在滿量程狀態下， 以免影響其計量性能，縮短其使用壽命。為延長標準器的使 用壽命，保障其計量性能，標準器的量程應高于被檢的一般 壓力表。一些力學方面計量資料推薦：在被測壓力較穩定的 情況下，被測最大壓力值不超過所選用壓力表滿量程的3/4; 在被測壓力波動較大的情況下，被測最大壓力值應不超過滿 量程的2 /3。按照力學計量資料的推薦，在選擇檢定一般壓 力表的精密壓力表時，應根據一般壓力表的量程選擇高一量 程的精密壓力表作為標準器。
2.2經濟因素對精密壓力表選取的影響 精密壓力表的價格與一般壓力表是無法相比的，并且與 精密壓力表的量程和準確度等級息息相關。相同準確度等級 的精密壓力表，量程越高，價格越高；同一量程的精密壓力 表，準確度等級高一等級，價格就要上一臺階。本著經濟合 理、節約資源的原則，在選擇標準器時也要充分考慮精密壓 力表的價格因素。
3.最大允許誤差分析與標準器選擇
作為一項檢定條件，檢定規程對標準器的要求是強制性 要求，必須滿足；計量資料對壓力表選型的規定是一個推薦 性建議，在條件許可情況下，盡量滿足。綜合這兩項因素， 在滿足需要的基礎上，盡量選擇較低準確度等級、較低量程 的精密壓力表，以免造成資源浪費。
根據標準器的最大允許誤差絕對值應不大于被檢壓力 表最大允許誤差絕對值的1/4的標準要求，開展深入的對比 分析。常用的一般壓力表準確度等級一般有1.0級、1.6級 和2.5級三個級別，測量上限多為0. 1MPa?60MPa;大多檢 定部門配備的精密壓力表是0.4級和0.25級系列。為深入 對比分析，按照表1規定分別計算出不同準確度等級、不同 量程被檢一般壓力表和標準器精密壓力表的最大允許誤差。
3.11.0級一般壓力表最大允許誤差分析與標準器選擇 從1.0級一般壓力表與標準器精密壓力表最大允許誤差 對照表可得出：檢定1.0級一般壓力表時，若選擇0.4級精 密壓力表，同量程精密壓力表的最大允許誤差全部大于一般 壓力表“其余部分”最大允許誤差的1/4，不滿足檢定規程 對標準器的要求，高一量程的更加不可能滿足規程要求，因 此，0.4級精密壓力表不能作為1.0級一般壓力表檢定的標 準器。若選擇0.25級的精密壓力表，同量程精密壓力表的 最大允許誤差全部滿足“不大于被檢壓力表最大允許誤差絕 對值的1/4”的檢定規程對標準器的要求；如果選擇高一量 程0. 25級精密壓力表，則精密壓力表的最大允許誤差全部 大于被檢壓力表最大允許誤差絕對值的1/4，不滿足檢定規 程對標準器要求。
因此，為優先滿足檢定規程要求，1.0級一般壓力表檢 定的精密壓力表，只能選擇0. 25級的同量程精密壓力表.
3.21.6級一般壓力表最大允許誤差分析與標準器選擇
從1.6級一般壓力表與標準器精密壓力表最大允許誤差 對照表可得出：檢定1.6級一般壓力表時，選擇0.4級同量 程精密壓力表，剛好滿足檢定規程對標準器的要求；若選擇 0.4級高一量程的精密壓力表，則精密壓力表的最大允許誤 差全部大于一般壓力表“其余部分”最大允許誤差絕對值的 1/4，有的甚至比測量上限（90?100) %的最大允許誤差的 1/4還要大，不滿足檢定規程對標準器的要求，不可選用； 若選擇0. 25級高一量程精密壓力表，只有用測量上限為1.0 X10nMPa的標準器去檢定量程為0.6X10nMPa被檢表量程 (90?100)%之外的其余部分時不滿足檢定規程對標準器要 求，但最大允許誤差相差極小。
因此，在優先滿足檢定規程要求的前提下，1.6級一般 壓力表檢定的精密壓力表，可選擇0.4級的同量程精密壓力 表；但考慮量程選擇宜大一級的要求，對于大多數一般壓力 表，選取0.25級的高一量程精密壓力表更為合適。
3.32.5級一般壓力表最大允許誤差分析與標準器選擇
從2. 5級一般壓力表與標準器精密壓力表最大允許誤差
對照表可得出：檢定2.5級一般壓力表時，選擇0.4級同量 程精密壓力表，能夠滿足檢定規程對標準器的要求；若選擇0. 4級高一量程的精密壓力表，則精密壓力表的最大允許誤 差大多大于一般壓力表其余部分最大允許誤差的1/4，不滿 足檢定規程對標準器的要求；若選擇0.25級高一量程精密 壓力表，也可滿足檢定規程對標準器的要求。
因此，在優先滿足檢定規程要求的前提下，2. 5級一般 壓力表檢定的標準器，可選擇0. 4級同量程精密壓力表做標 準器，而選擇0.25級的高一量程精密壓力表更為合適。
4.認識與結論
檢定1.0級一般壓力表時，只能選擇0.25級同量程的 精密壓力表做標準器;檢定1. 6級一般壓力表時，可選擇0. 4 級同量程精密壓力表，0. 25級高一量程精密壓力表更為合適; 檢定2.5級一般壓力表時，可選擇0.4級同量程精密壓力表 做標準器，也可選擇0. 25級高一量程精密壓力表更為合適。
在具體的檢定工作中，應綜合考慮檢定規程、壓力表的 計量特性等各個環節的要求，針對被檢壓力表的不同情況， 確定適宜的標準器精密壓力表。
